阻抗控制PCB如何加工?

在 5G 通信、高速数据传输等领域,阻抗控制 PCB 是保障信号完整性的关键。其加工过程需精准把控材料、工艺与参数,稍有偏差就可能导致信号反射、衰减等问题。深圳捷创电子凭借专业技术与全流程管控,在阻抗控制 PCB 加工领域建立起显著优势,为工控设备、汽车电子等行业客户提供可靠解决方案。今天捷创小编特意整理了相关内容,希望看完后能够帮助到您!

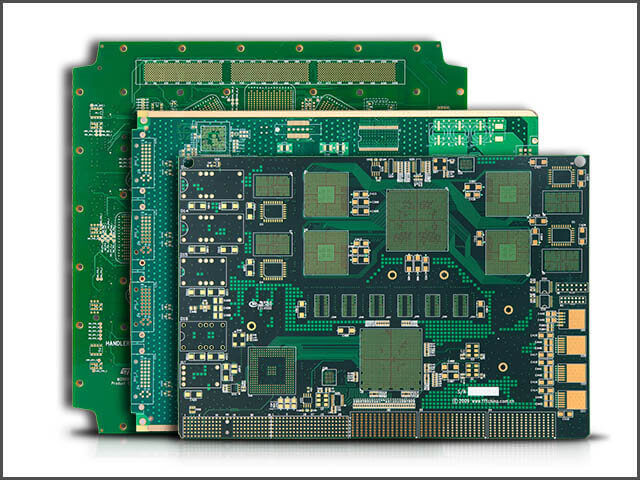

材料选择与设计优化

高性能基材选型

阻抗控制 PCB 的基材直接影响信号传输特性。深圳捷创电子针对不同应用场景,选用低介电常数(Dk)、低损耗因子(Df)的材料。如在高频高速板加工中,采用 Rogers、PTFE 等材料,其 Dk 值稳定在 2.2 - 3.5 之间,有效降低信号损耗;对于多层板,则选用玻璃纤维增强环氧树脂材料,确保层间一致性。同时,严格控制铜箔粗糙度,采用低轮廓铜箔减少表面阻抗波动。

精确的设计仿真

在设计阶段,捷创电子运用专业的 EDA 软件进行阻抗仿真。通过建立三维模型,模拟信号在不同线路宽度、介质厚度、铜箔厚度下的阻抗变化。例如,针对 50Ω 阻抗要求的传输线,精确计算出线宽与介质层厚度的匹配关系,误差控制在 ±5% 以内。同时,优化线路布局,避免直角、锐角等结构,减少信号反射。

核心工艺精准把控

层压工艺控制

层压是影响阻抗精度的关键环节。捷创电子采用高精度真空热压设备,精确控制温度、压力与时间曲线。在压合过程中,将半固化片(PP 片)的流动度控制在合理范围,确保介质层厚度均匀性。针对 40 层超高层板,通过分阶段层压与固化,有效降低层间应力,保证各层介质厚度偏差不超过 ±3μm,从而稳定阻抗性能。

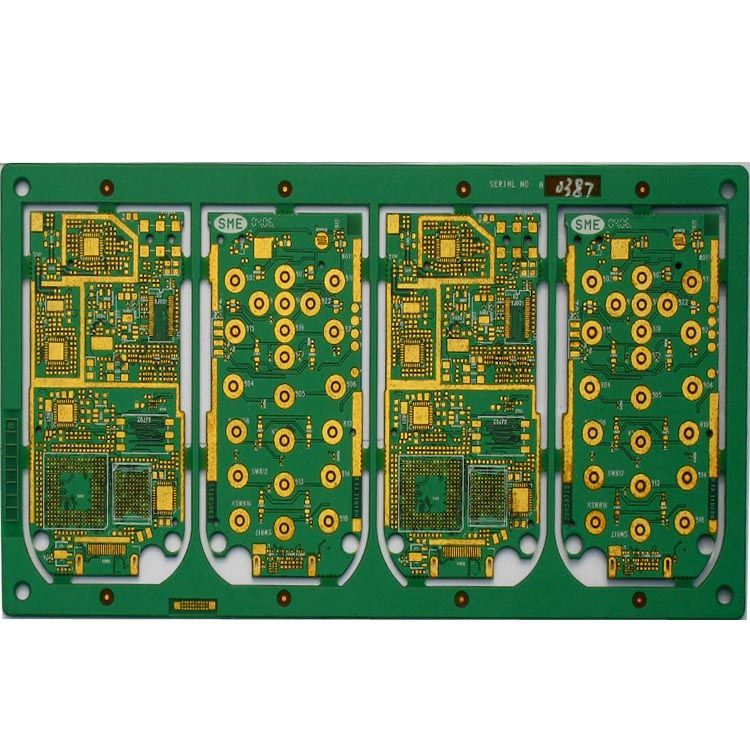

精细线路加工

在图形转移与蚀刻环节,捷创电子采用激光直接成像(LDI)技术和动态蚀刻工艺。LDI 技术实现 5μm 级线路精度,确保线路宽度误差在 ±2μm 以内;动态蚀刻系统通过实时监测铜箔厚度,自动调整蚀刻参数,减少侧蚀现象。同时,对阻抗关键线路进行单独管控,如采用电镀填孔工艺增强过孔的电气性能,保障信号传输连续性。

严格检测与质量管控

多维度检测手段

依托 IATF16949、ISO13485、ISO9001 等资质认证,深圳捷创电子建立全流程检测体系。利用 TDR(时域反射仪)对 PCB 进行阻抗测试,精准测量各线路的阻抗值与阻抗均匀性;通过 X 射线测厚仪检测铜箔与介质层厚度;采用 AOI 设备检查线路图形精度。任何一项指标不达标,均通过质量追溯系统定位问题根源,及时调整工艺参数。

快速响应与定制服务

凭借 24 小时出货的快速响应能力,捷创电子可满足客户紧急需求。针对不同行业的定制化阻抗要求,提供从材料选型、设计优化到生产交付的一站式服务。目前已服务 180 + 国家和地区,5W + 全球客户,在通信基站、汽车 ADAS 系统等阻抗控制 PCB 制作中积累丰富经验,成为行业信赖的合作伙伴。深圳捷创电子以专业的技术、严格的质量管控和高效的服务,在阻抗控制 PCB 加工领域达到行业领先水平,为各行业客户提供高质量产品,助力企业在高端电子制造领域占据优势。
