在 PCB 制造过程中，图形转移是决定电路板电气性能与功能实现的关键环节，其精度直接影响线路的准确性、信号传输的稳定性。尤其在工控设备、汽车电子、医疗设备等对可靠性要求极高的行业，高精度图形转移是保障产品质量的核心要素。深圳捷创电子凭借专业技术与全流程管控，在提升 PCB 图形转移精度方面形成独特优势。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

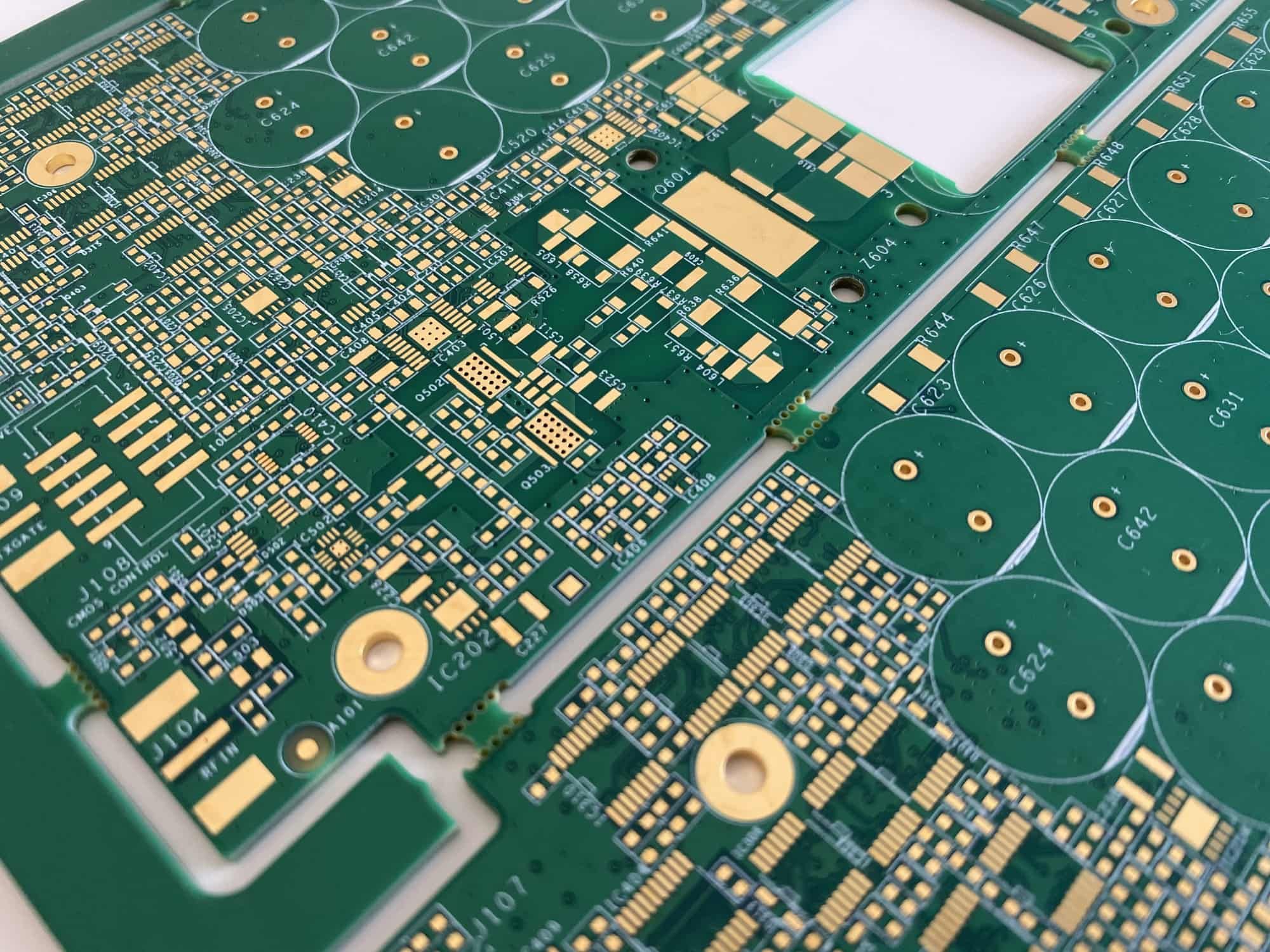

核心工艺优化

先进曝光技术的应用

曝光是图形转移的核心步骤，深圳捷创电子采用激光直接成像（LDI）技术替代传统接触式曝光。LDI 技术通过激光束直接在干膜上成像，分辨率可达 5μm，相比传统菲林曝光，避免了因菲林变形、灰尘污染导致的图形失真问题。在制作多阶 HDI 盲埋板时，LDI 技术可精准控制线路图形，确保 0.1mm 以下微孔的定位精度，为高密度布线提供保障。

精准的显影与蚀刻控制

显影环节直接影响图形的清晰度。捷创电子通过优化显影液浓度、温度及喷淋压力参数，采用自动补液系统保持显影液性能稳定，使干膜显影均匀，避免残留或过度显影。在蚀刻工艺上，采用动态蚀刻技术，实时监测铜箔蚀刻速率，通过调整蚀刻液流量与温度，将线宽精度控制在 ±5μm 以内，有效减少侧蚀现象，保障线路图形的完整性。

材料与设备升级

高性能材料的选择

选用高分辨率、低涨缩率的干膜材料是提升图形转移精度的基础。深圳捷创电子针对不同类型电路板，匹配专用干膜。如高频高速板采用耐温性好、介电性能稳定的干膜，在曝光与蚀刻过程中保持图形稳定性；FPC 软硬结合板则选用柔韧性佳的干膜，适应板材弯折特性，防止图形变形。

高精度设备保障

捷创电子配备高精度曝光机、显影线及蚀刻设备。曝光机具备自动对焦与真空吸附功能，确保电路板与干膜紧密贴合，减少图形偏移；显影线采用超声波清洗技术，增强显影效果；蚀刻设备搭载智能控制系统，可根据铜箔厚度自动调整蚀刻参数，保障不同区域图形转移精度一致。

严格质量管控体系

全流程检测与校准

依托 IATF16949、ISO13485、ISO9001 等资质认证，捷创电子建立全流程质量追溯系统。在图形转移前，通过 AOI（自动光学检测）设备对干膜图形进行预检查；曝光后，利用二次元影像测量仪测量线路尺寸与位置；蚀刻完成后，采用 X 射线检测层间对准度，确保每道工序符合标准。一旦发现偏差，系统自动报警并追溯工艺参数，及时调整优化。

专业技术团队支撑

捷创电子拥有经验丰富的技术团队，成员具备深厚的 PCB 工艺知识与实践经验。团队针对复杂电路板制定个性化图形转移方案，如在 40 层多高层板制作中，通过优化曝光能量分布、调整蚀刻时间梯度，实现层间图形高精度对准。凭借服务 180 + 国家和地区、5W + 全球客户的经验，持续迭代工艺技术，保障图形转移精度处于行业领先水平。深圳捷创电子凭借先进工艺、优质材料、精密设备及严格质量管控，在 PCB 图形转移精度控制上实现突破。无论是复杂的多高层板、精细的多阶 HDI 盲埋板，还是特殊的 FPC 软硬结合板与高频高速板，均可满足客户对高精度图形的需求。24 小时出货的快速响应能力，更能满足紧急订单需求，成为工控、汽车、医疗等行业客户信赖的合作伙伴。
