PCBA生产中如何避免连锡?

在 PCBA 生产过程中,连锡问题如同潜伏的 “雷区”,一旦出现,轻则导致电路板功能异常,重则引发短路,致使整个电子产品失效。尤其在工控设备、汽车电子、医疗设备等对稳定性要求极高的行业,连锡可能带来严重的安全隐患和经济损失。深圳捷创电子凭借专注中小批量 PCBA 一站式服务的深厚积累,从设计、工艺到检测全流程发力,有效规避连锡风险,为产品质量筑牢防线。今天捷创小编特意整理了相关内容,希望看完后能够帮助到您!

优化 PCB 设计与焊盘布局

精准规划焊盘参数

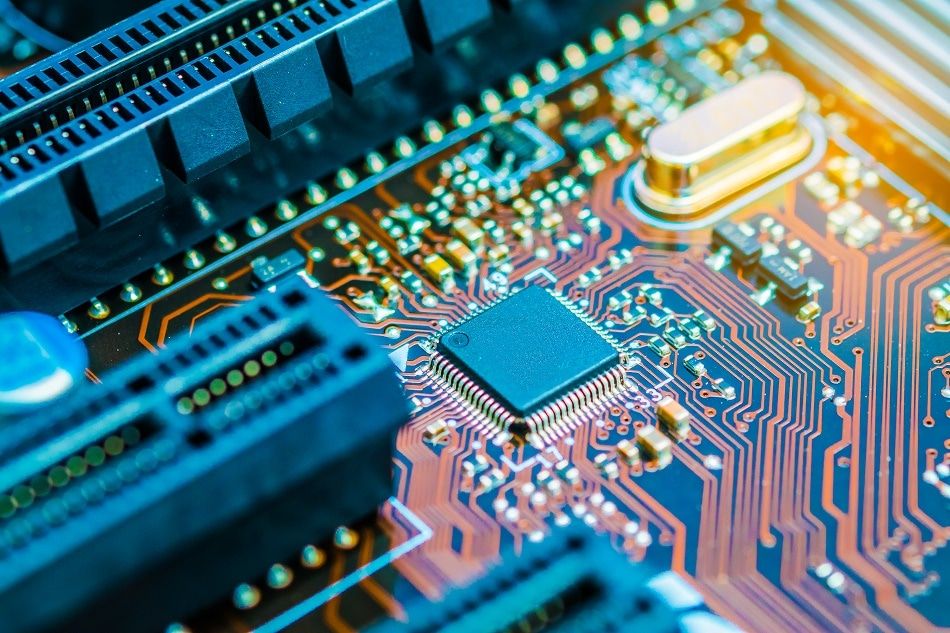

深圳捷创电子的专业 Layout 设计团队深知,焊盘尺寸和间距是避免连锡的关键。对于引脚密集的 QFP、BGA 封装元件,严格遵循设计规范,将焊盘宽度和间距控制在合理范围。例如,针对 0.4mm 间距的 QFP 元件,焊盘宽度设计为 0.2mm,间距保持 0.2mm,减少焊料在焊接时流动搭接的可能。同时,采用阻焊桥设计,在相邻焊盘间预留 0.1 - 0.2mm 的阻焊层,物理隔绝焊料,从源头降低连锡风险。

合理布局元件与线路

不合理的元件布局和线路走向会增加连锡概率。捷创电子在设计阶段,避免将引脚密集元件与大尺寸元件相邻放置,防止焊接时大尺寸元件的热影响导致小元件焊盘焊料异常流动。同时,优化线路布线,让电源线、信号线等远离焊盘密集区域,减少因高温环境下焊料扩散引发的连锡问题。

严格把控锡膏印刷环节

精准控制锡膏量

锡膏印刷量过多是连锡的重要诱因。深圳捷创电子采用先进的 SPI(锡膏印刷检测)设备,实时监测锡膏印刷厚度、面积和体积。根据元件类型和焊盘尺寸,精确调整印刷参数,如刮刀压力、速度和角度。对于 0201 等微小元件,将锡膏印刷厚度严格控制在 0.08 - 0.12mm;对于大焊盘,则确保锡膏填充饱满但不溢出,通过精准定量印刷,降低连锡可能性。

定期维护印刷设备

锡膏印刷机的精度直接影响印刷质量。捷创电子建立严格的设备维护制度,定期清洁和校准钢网、刮刀等关键部件。检查钢网开口是否堵塞、变形,及时清理残留锡膏;校准刮刀压力和角度,保证锡膏均匀涂布,使锡膏印刷精度误差控制在 ±0.01mm 以内,从设备层面保障印刷质量。

优化焊接工艺与参数

精准调节回流焊温度曲线

回流焊温度曲线设置不当,会使焊料熔化和凝固过程失控,引发连锡。深圳捷创电子根据焊料类型(如 Sn - Ag - Cu 无铅焊料)和元件特性,精细调整温度曲线。预热阶段缓慢升温至 150 - 180℃,让电路板和元件均匀受热;回流阶段将峰值温度控制在 245 - 260℃,确保焊料充分熔化且不过度流动;冷却阶段以合适速率降温,使焊料快速凝固成型,避免因温度异常导致焊料粘连。

采用氮气保护焊接

在焊接过程中引入氮气保护,可显著降低焊料表面张力,减少氧化,改善润湿性。深圳捷创电子在回流焊和波峰焊环节广泛应用氮气保护技术,将焊接区域氧气含量降低至 1000ppm 以下。在氮气环境下,焊料流动性更好,能均匀分布在焊盘上,有效避免因焊料堆积或流动异常造成的连锡现象。

强化质量检测与管控

多维度检测体系

深圳捷创电子构建了从生产到成品的全流程检测体系。AOI(自动光学检测)设备对贴片后的电路板进行外观检测,通过多角度成像技术,快速识别连锡等焊接缺陷;X - ray 检测设备则针对 BGA 等隐藏焊点元件,穿透电路板检查内部焊点形态;ICT(在线测试)对电路板电气性能进行检测,验证是否存在短路问题,确保连锡问题无所遁形。

持续优化改进

依托 IATF16949、ISO13485 等质量管理体系认证,深圳捷创电子建立质量追溯机制。一旦发现连锡问题,可通过生产数据、物料批次、设备参数等信息,快速定位原因并制定改进措施。凭借服务 180 + 国家和地区、5W + 全球客户的经验,以及每日稳定出货 3000 + 款产品的实践,持续优化工艺参数和管理流程,将连锡发生率控制在行业领先水平,为各行业客户提供可靠的 PCBA 一站式服务。
