在 PCBA 贴片生产中，桥连缺陷会导致电路短路，严重影响电子产品的性能与可靠性，尤其在对稳定性要求极高的工控设备、汽车电子、医疗设备等行业，可能引发灾难性后果。深圳捷创电子专注中小批量 PCBA 一站式服务，从设计源头到生产全流程实施精细化管控，有效避免桥连缺陷，保障产品品质。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

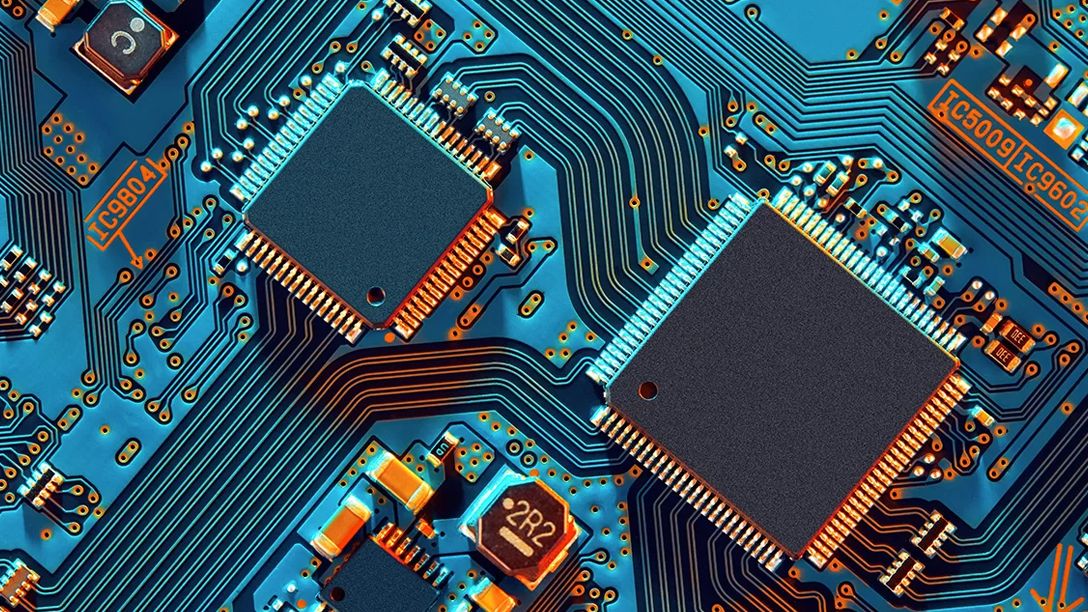

优化 PCB 设计与焊盘布局

合理规划焊盘尺寸与间距

在 Layout 设计阶段，深圳捷创电子的专业工程师依据元件规格与焊接工艺，精确设计焊盘尺寸与间距。对于引脚密集的 QFP、BGA 等封装元件，严格控制焊盘宽度和间距，避免因焊盘过大或间距过小导致焊料流动时形成桥连。例如，针对 0.5mm 间距的 QFP 封装，将焊盘宽度设计为 0.25mm，间距保持在 0.25mm，确保焊料在焊接过程中不会溢出并相互连接。同时，采用阻焊桥设计，在相邻焊盘间预留一定宽度的阻焊层，物理隔绝焊料，降低桥连风险。

优化布线与元件布局

不合理的布线和元件布局会增加桥连隐患。捷创电子在设计时，避免将信号线、电源线等靠近焊盘密集区域，防止因焊接时的高温影响导致线路间焊料桥连。同时，将易发生桥连的元件（如大尺寸芯片、引脚密集元件）分散布局，为焊接操作留出足够空间，减少焊料流动干扰。在汽车电子电路板设计中，通过优化布局，使桥连缺陷率降低超 60%。

严格控制锡膏印刷质量

精准锡膏印刷参数设置

锡膏印刷的厚度、量和位置直接影响焊接质量。深圳捷创电子采用 SPI（锡膏印刷检测）设备，实时监测锡膏印刷状态。根据元件类型和焊盘尺寸，精确调整印刷压力、速度和刮刀角度，确保锡膏均匀、适量地覆盖焊盘。例如，对于 0201 等微小元件，将锡膏印刷厚度控制在 0.08 - 0.12mm，避免锡膏量过多导致桥连；对于大尺寸焊盘，则通过优化印刷参数，保证锡膏填充饱满且不溢出。

定期维护印刷设备

印刷设备的精度下降会导致锡膏印刷偏差，增加桥连风险。捷创电子建立严格的设备维护制度，定期清洁和校准锡膏印刷机的钢网、刮刀等部件。检查钢网开口是否堵塞、变形，确保锡膏顺利漏印；校准刮刀压力和角度，保证锡膏均匀涂布。通过定期维护，使锡膏印刷精度误差控制在 ±0.01mm 以内，有效预防桥连缺陷。

优化焊接工艺与参数

精确控制回流焊温度曲线

回流焊温度曲线设置不当是桥连的重要诱因。深圳捷创电子根据焊料类型（如 Sn-Ag-Cu 无铅焊料）和元件特性，优化温度曲线参数。在预热阶段，缓慢升温至 150 - 180℃，使电路板和元件均匀受热，避免焊料过早熔化；在回流阶段，将峰值温度控制在 245 - 260℃，确保焊料充分熔化并浸润焊盘和元件引脚，但不过度流动导致桥连；在冷却阶段，以适当速率降温，使焊料快速凝固，形成稳定焊点。

采用氮气保护焊接

在焊接过程中通入氮气，可降低焊料表面张力，减少氧化，改善润湿性，从而避免桥连。深圳捷创电子在回流焊和波峰焊环节广泛应用氮气保护技术，将焊接区域的氧气含量降低至 1000ppm 以下。氮气环境下，焊料流动性更好，能够均匀分布在焊盘上，有效减少因焊料堆积或流动异常导致的桥连现象。

全流程质量检测与管控

多维度检测手段

深圳捷创电子构建从生产到成品的全流程检测体系。利用 AOI（自动光学检测）设备对贴片后的电路板进行外观检测，通过多角度成像技术，快速识别桥连等焊接缺陷；对于隐藏焊点的元件（如 BGA），采用 X-ray 检测设备穿透电路板，检查内部焊点形态，确保无桥连隐患。同时，通过 ICT（在线测试）对电路板电气性能进行检测，验证是否存在短路问题。

建立质量追溯与改进机制

依托 IATF16949、ISO13485 等质量管理体系认证，深圳捷创电子建立质量追溯系统。若发现桥连缺陷，可通过生产数据、物料批次、设备参数等信息，快速定位原因并制定改进措施。凭借每日稳定出货 3000 + 款产品的实践经验，持续优化工艺参数和管理流程，将桥连缺陷率控制在行业领先水平，为工控、汽车、医疗等行业客户提供高质量的 PCBA 一站式服务。
