在 PCB 制造领域，拼板工艺是提升生产效率、降低成本的关键环节。对于深圳捷创电子这类专业的 PCB 厂家而言，熟练掌握多种拼板工艺，能够更好地满足不同客户的需求，尤其在制作 1 - 40 层多高层板、多阶 HDI 盲埋板、FPC 软硬结合板以及高频高速板等复杂电路板时，优势尽显。凭借 IATF16949、ISO13485、ISO9001 等资质认证，深圳捷创电子在服务工控设备、汽车电子、医疗设备、安防设备、通信设备等行业客户过程中，展现出卓越的拼板工艺水平。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

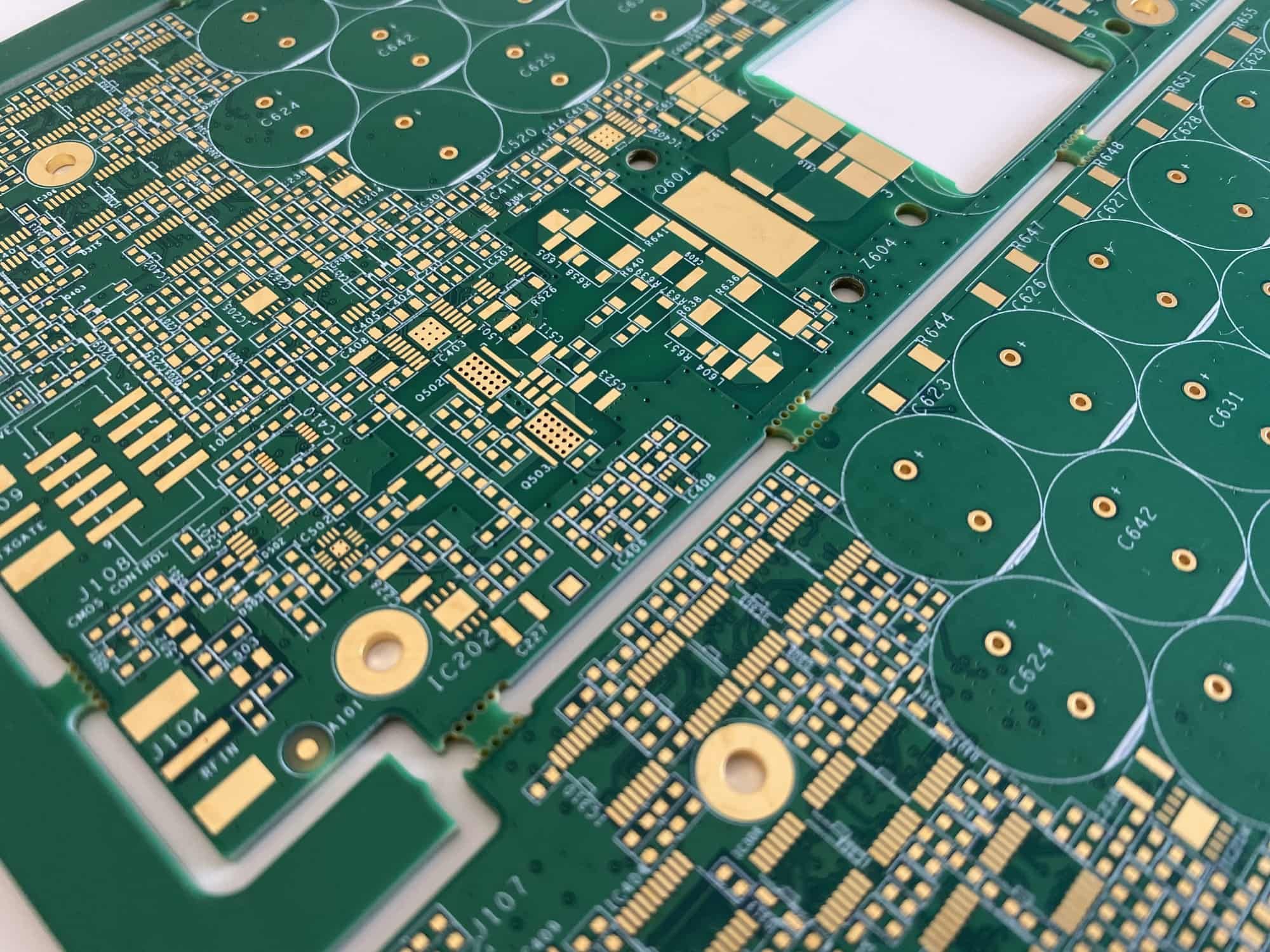

矩形排列拼板

矩形排列是最为常见且基础的拼板方式。将多个矩形形状的电路板按照规则的行列方式组合在一起，形成一个大的拼板。这种方式适用于大多数常规形状的 PCB，其优点在于设计与生产流程简单，易于操作。在生产过程中，无论是蚀刻、电镀还是后续的 SMT 贴片等工艺，都能高效进行。深圳捷创电子在为安防设备制造商生产多层 PCB 时，常采用矩形排列拼板，通过优化排版，在一块大板上尽可能多地排列小板，提高材料利用率，降低生产成本。同时，凭借 20000㎡自有 PCB 工厂的规模化生产优势，确保产品质量稳定，满足客户对大批量产品的需求。

面积最小化拼板

面积最小化拼板旨在通过巧妙的布局，将多个小板紧密排列在大板上，使大板的面积得到最充分利用，从而达到节约材料的目的。这需要精确计算每个小板的尺寸、形状以及它们之间的间距。深圳捷创电子的专业设计团队运用先进的 CAD/CAM 软件，对各类小板进行模拟排版。在为通信设备制造高频高速板时，通过精确计算信号传输线的走向、元器件的布局等因素，合理安排小板位置，不仅实现了材料的高效利用，还能保证信号在小板之间传输时不受干扰，满足通信设备对信号完整性的严格要求。

片数最大化拼板

片数最大化拼板侧重于追求生产效率的提升。根据小板的尺寸、工艺要求以及生产设备的参数，合理规划布局，使大板上能够容纳尽可能多的小板，同时确保生产过程中各个工艺环节不受影响。例如，在生产工控设备的多高层板时，深圳捷创电子通过对板边、工艺边的合理设置，以及对过孔、焊盘位置的优化，在保证电路板电气性能和机械性能的前提下，增加小板数量。并且，凭借丰富的生产经验，能够快速调整生产参数，适应不同小板布局带来的工艺变化，实现高效生产，可 24 小时出货，满足客户紧急需求。

混合拼板

当客户有多种不同尺寸、设计或功能的小板需要生产时，混合拼板就发挥了重要作用。深圳捷创电子能够综合考虑不同小板的形状、尺寸、工艺要求以及电气连接需求等因素，将它们合理地组合在一个大板上。在为医疗设备制造商生产定制化 PCB 时，可能会涉及到控制板、信号采集板、电源板等多种不同类型的小板。捷创电子通过优化混合拼板方案，确保不同小板之间的电气隔离与信号传输，同时保证整体拼板的生产可行性与质量稳定性。服务国家和地区 180 +，全球客户数 5W + 的丰富经验，使其在应对复杂混合拼板需求时，能够迅速制定出最佳方案，赢得客户信赖。

以上就是《PCB厂家的拼板工艺有哪些常见方式》的全部内容，如果有layout设计、PCB制板、SMT贴片、元器件代购、钢网加工、三防漆喷涂、组装测试等相关需求，可以联系我们捷创：19807550944
