在 PCB(印制电路板)制造领域,过孔塞孔工艺是保障电路板性能与可靠性的关键技术,尤其在多高层板、HDI 板等复杂电路板中,其质量直接影响信号完整性、电气绝缘性和产品寿命。深圳捷创电子深耕 PCB 制造,凭借先进技术与严格质量管控,在过孔塞孔工艺上达到行业领先标准,为工控设备、汽车电子、医疗设备等行业客户提供高质量产品。今天捷创小编特意整理了相关内容,希望看完后能够帮助到您!

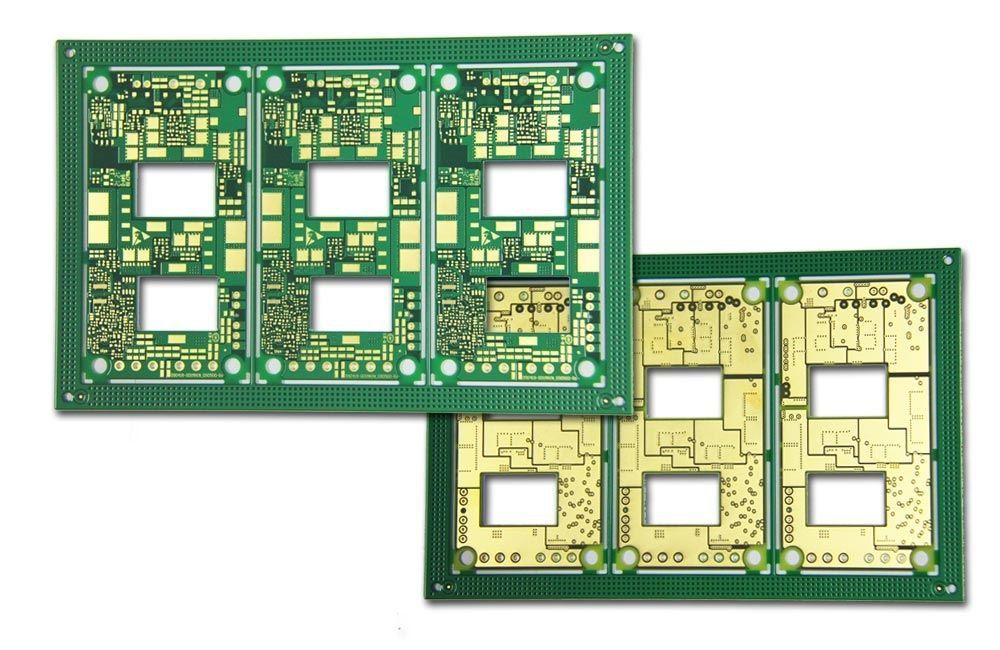

过孔塞孔首要标准是孔内填充饱满、无空洞。优质的塞孔工艺要求孔内树脂或锡膏填充率达到 95% 以上,避免因填充不足形成气隙,影响电气性能。深圳捷创电子采用高精度的印刷与灌孔设备,针对不同孔径(最小可处理 0.2mm 孔径)优化工艺参数,确保填充材料均匀覆盖孔壁与底部。在制作 1 - 40 层多高层板时,运用真空灌孔技术,消除孔内空气残留,实现完全填充,满足高频高速信号传输对孔内介质一致性的严苛要求。

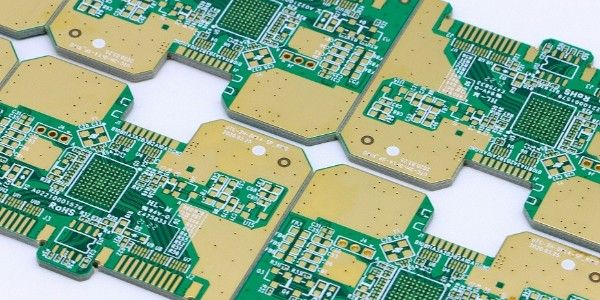

塞孔后的表面平整度直接关系到后续贴片工艺与外观质量。行业标准要求塞孔后板面高度差不超过 0.05mm,且阻焊层需完全覆盖过孔,防止焊接时锡膏流入孔内造成短路。深圳捷创电子通过先进的打磨与表面处理工艺,将塞孔区域与板面高度差控制在极小范围;采用激光曝光与高精度印刷技术,确保阻焊层边缘整齐、覆盖完整,即使在多阶 HDI 盲埋板等高精密电路板中,也能实现 ±0.02mm 的阻焊对位精度,有效提升产品良品率。
过孔塞孔需保证良好的电气绝缘性能,防止孔内与孔间短路。深圳捷创电子选用符合 UL 认证的高绝缘性填充材料,固化后绝缘电阻达 10^12Ω 以上。在汽车电子、医疗设备等对安全性要求极高的领域,通过严格的耐压测试(1000V DC 以上)和温湿度循环测试(-40℃~125℃,500 次循环),确保塞孔后的电路板在复杂环境下仍保持稳定性能。同时,运用 x - ray 检测技术,对孔内填充质量进行无损检测,杜绝内部缺陷隐患。
稳定的工艺一致性是大规模生产的基础。深圳捷创电子建立标准化的塞孔工艺流程,从材料调配、设备参数设置到成品检测,每个环节均严格遵循 ISO 9001 质量管理体系。通过 MES 系统对生产数据进行实时监控与记录,实现每一块电路板的工艺参数可追溯。针对 FPC 软硬结合板等特殊产品,定制专属工艺方案,确保不同批次产品质量均一性。凭借 IATF16949、ISO13485 等资质认证,为汽车电子、医疗设备等行业客户提供符合国际标准的可靠产品。
深圳捷创电子凭借全流程一站式服务能力,从 Layout 设计阶段就充分考虑塞孔工艺需求,优化线路布局与孔径设计;在生产环节,通过 24 小时出货的高效响应机制,满足客户紧急需求;服务 180 + 国家和地区、5W + 全球客户的丰富经验,使其能精准把握不同行业对过孔塞孔工艺的特殊要求。无论是通信设备的高频高速板,还是工控设备的高可靠性板,深圳捷创电子均以严苛的质量标准和精湛的工艺技术,成为客户信赖的 PCB 制造合作伙伴。
